Cara Identifikasi Terminal Regulator,- kali ini admin akan mengupas, bagaimana cara yang mudah dan tepat untuk menentukan terminal-terminal pada regulator system pengisian pada mobil,
Untuk menemukan terminal regulator pada system pengisian mobil ada 2 cara yang dapat digunakan yaitu Secara visual tanpa alat ukur dan dengan cara menggunakan alat ukur Ohmmeter,
langsung saja mari simak ulasan dari kami satu persatu cara menemukan terminal pada regulator mobil berikut ini:
Untuk menemukan terminal regulator pada system pengisian mobil ada 2 cara yang dapat digunakan yaitu Secara visual tanpa alat ukur dan dengan cara menggunakan alat ukur Ohmmeter,
langsung saja mari simak ulasan dari kami satu persatu cara menemukan terminal pada regulator mobil berikut ini:

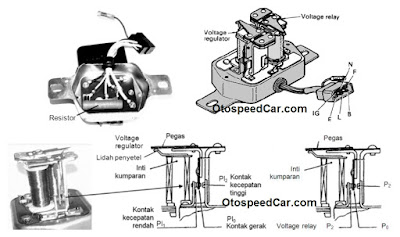

A. Cara Menemukan Terminal Regulator Secara Visual (Tanpa Alat Ukur)
Balik Posisi regulator bila terlihat kabel terminal yang langsung di solder (disatukan) dengan body regulator, maka terminal tersebut adalah terminal E.
Baca Juga: Begini Cara mudah mengatasi voltage drop pada sirkuit Kelistrikan
Baca Juga: Begini Cara mudah mengatasi voltage drop pada sirkuit Kelistrikan
Buka tutup regulator, Terminal IG dan F adalah Yang disatukan dengan tahanan atau resistor, Dikeling dengan point holder yang bila diurutkan akan bertemu inti pada lilitan Voltage regulator maka terminal tesebut adalah terminal IG, sehingga seca langsung kita dapat temukan terminal yang satunya adalah terminal F
Lihat platina samping yang terpisah (tidak saling merapat) pada Voltage relay, Balik posisi regulator dan cari kabel yang diurutkan dengan platina tadi.
4. Menemukan Terminal L dan N
Terminal L dan N adalah terminal yang dihubungkan dengan kumparan,
Terminal N adalah terminal yang keluar langsung dari kumparan, sedangkan terminal L adalah disamping bertemu dengan kumparan disatukan dengan point holder platina tengah.
Letakkan salah satu kabel ohm meter ke body regulator. Ujung lainnya diletakkan ke semua terminal secara bergantian, bila jarum menunjukkan NOL disebut terminal E.
Catatan :
Platina voltage relay di sekat dengan isolator (kertas atau karet) lebih dahulu supaya tidak ada saling merapat.
Hubungkan terminal E, yang satu kesemua terminal.
Bila tahanan ± 23 Ω ( tahanan lebih kecil dibandingkan terminal L) disebut terminal N.
Hubungkan terminal E, yang satu kesemua terminal.
Bila tahanan ± 100 Ω (Tahanan lebih besar dari terminal N) disebut terminal L.
Apabila bertemu dengan kabel yang tidak punya hubungan dengan terminal lain disebut terminal B.
Satu kabel ke platina bagian tengah dari voltage regulator. Ujung yang lain dihubungkan ke terminal-terminal regulator.
Bila tahanan Kecil (Kurang dari 1 Ω) disebut terminal IG atau terminal yang tonjolannya berbentuk bintang atau terminal yang memperoleh inti pada voltage regulator (pilih salah satu cara)
Karena kelima terminal sudah ketemu, otomatis terminal terakhir yaitu terminal F.
Untuk lebih jelasnya sikahkan lihat video tutorialnya berikut ini:
